รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี 12 เดือน | การสนับสนุนที่กำหนดเอง: | โออีเอ็ม, โอเอ็มเอ็ม |
|---|---|---|---|
| ชื่อ: | ซัพพลายเออร์โรงงานจัดหาเครื่องมือวัดภาพด้วยราคาที่ดี | ความแม่นยำ: | 3um |
| ความเร็ว: | การควบคุมด้วยมือ | การทำงาน: | การวัดและตรวจจับ |
| ใช้งานทั่วไป: | ไฟฟ้า พลาสติก แม่พิมพ์ เครื่องจักร คอนเนคเตอร์ และมือถือ | สี: | สีขาว |
| พลัง: | 220V /50Hz | ท่าเรือ: | เซินเจิ้น |
| แสงสูง: | อุปกรณ์วัดแสง 50HZ,อุปกรณ์วัดแสง 220V,ตรวจจับระบบวัดแสง |
||
|

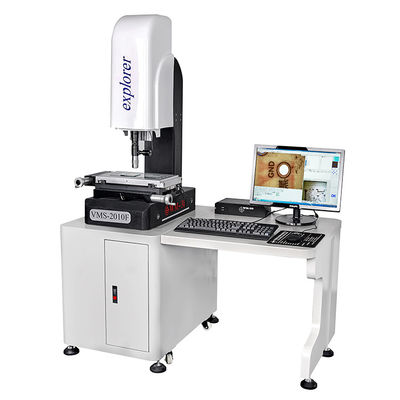

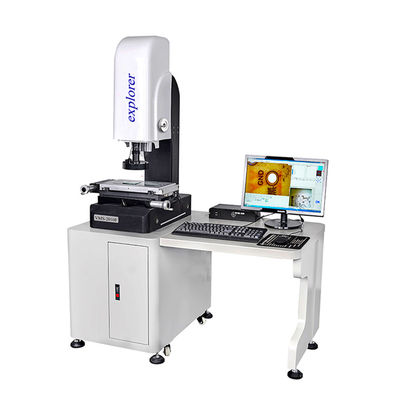

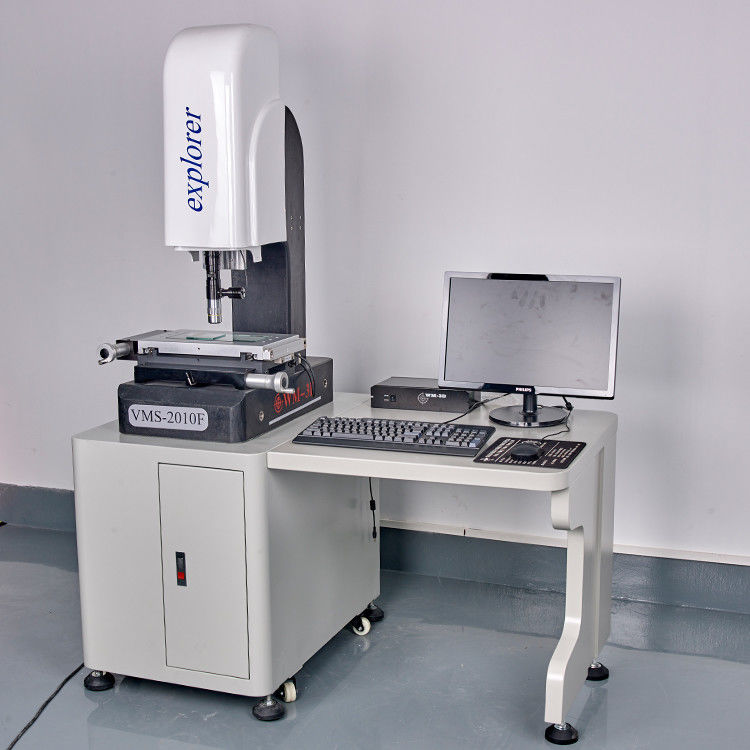

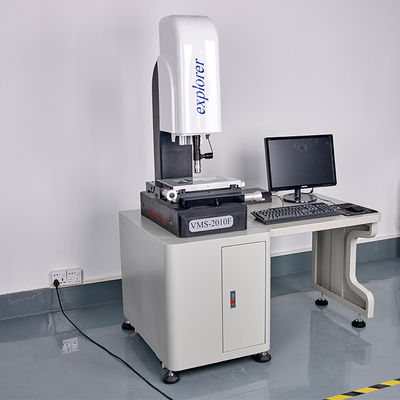

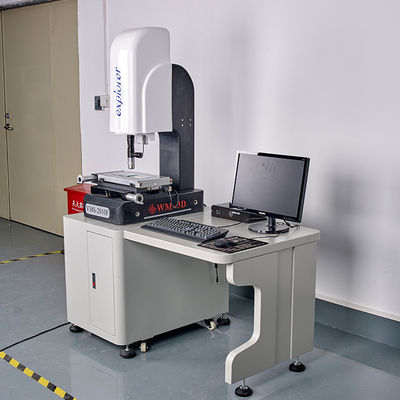

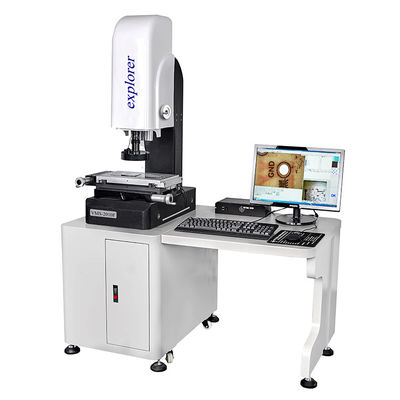

แบบอย่าง |
WM-2010F |
WM-3020F |
WM-4030F |
WM-5040F |
|
|
โต๊ะทำงาน |
ขนาดของโต๊ะโลหะ (มม.) |
350*220 |
450*350 |
550*450 |
700*600 |
|
ขนาดโต๊ะกระจก (มม.) |
230*130 |
330*230 |
430*330 |
530*430 |
|
|
ระยะเคลื่อนที่สามแกน (มม.) |
200*100 |
300*200 |
400*300 |
500*400 |
|
|
น้ำหนัก (กิโลกรัม) |
170 |
260 |
300 |
500 |
|
|
ขนาด(L)*(W)*(H) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|
|
ระบบการวัด (อุปกรณ์มาตรฐาน) |
กล้อง:กล้อง CCD สี SONY1 / 3" |
||||
|
กำลังขยายเลนส์ :0.7~4.5X WD:95mm |
|||||
|
กำลังขยายรวม:30~230X มุมมองวัตถุ:7~1.1 มม |
|||||
|
เครื่องกำเนิดเส้นคู่ ความละเอียดของข้อมูล:0.001mm |
|||||
|
ระยะยกแกน Z (มม.):150 มม. (ออโต้โฟกัส) ข้อผิดพลาดในการบ่งชี้ของแกน X,Y ≤(3+L/200)µm (L ถือเป็นความยาวที่วัดได้ หน่วย: มม.) |
|||||
|
แสงสว่าง: ใช้ไฟพื้นผิวและไฟส่องผ่าน LED ปรับความสว่างได้ กำลังไฟ: 220/110V(AC),50HZ 30W |
|||||
คุณสมบัติ:
1.XYZthree แกนนำเข้าความแม่นยำ V รางนำทาง / ระบบขับเคลื่อนแกนออปติกนำเข้า, อายุการใช้งานนาน, เสถียรภาพที่ดี
2.ไม้บรรทัดตะแกรงความแม่นยำสูง 0.5um.
3.WM เลนส์ออพติคอลซูมต่อเนื่อง, d เฟรมที่แตกต่างกัน, กำลังขยายที่แตกต่างกัน, โดยไม่มีการแก้ไขการซูม
4.HD กล้อง CCD ญี่ปุ่น SoNY หน้าจอการวัดคุณภาพสูง
5.การวัดการโฟกัสเสริม การวัดความสูงและความเรียบของแสง และสามารถติดตั้งหัววัดแบบสัมผัส RENISHAW ของอังกฤษได้
6. แสงพื้นผิว, ไฟโปรไฟล์ LED, ไฟโคแอกเชียลเลือกจับคู่ไฟพื้นที่สามวงแหวนแปดดวงที่ตั้งโปรแกรมได้
7.ตัวชี้เลเซอร์ระบุตำแหน่งของการวัด การวางตำแหน่งอย่างรวดเร็ว และการวัดที่สะดวก
8.Z-axis auto focus Video Measuring Machine สามารถวัดจุด, เส้น, วงกลม, ส่วนโค้งและวงรี,
สี่เหลี่ยมผืนผ้าที่มีฟังก์ชันการวางตำแหน่งแบบหลายจุด การผสมผสานของการวัด
ศูนย์กลางโครงสร้างและจุดตัดของโครงสร้าง จุดกึ่งกลางของการก่อสร้าง โครงสร้างเส้น
โครงสร้างกลม
9. มีฟังก์ชันต่างๆ ของการประมวลผลข้อมูล การแสดงผล อินพุตและเอาต์พุต เอาต์พุตข้อมูลการวัด Word, Excel และ Auto CAD โดยตรงเพื่อดำเนินการวิเคราะห์ทางสถิติ โดยเฉพาะอย่างยิ่ง และฟังก์ชันยืดชิ้นงานจะมีประโยชน์มาก
10. ระบบการวัดและประมวลผลข้อมูลแบบดิจิตอลถูกสร้างขึ้นโดยสตูดิโอของพิกัดทั้งสอง
ตะแกรงแสงและการ์ดข้อมูล SDK -3000
11. มีอินเทอร์เฟซ RS232 พร้อมคอมพิวเตอร์และซอฟต์แวร์การวัดเฉพาะ
ซึ่งสามารถประมวลผลและส่งออกการแมปแบบวงกลมได้
12. มอเตอร์แกน Z สามารถรับรู้โฟกัสอัตโนมัติได้ทำให้เห็นภาพได้ชัดเจนที่สุด
13. สามารถจับคู่สวิตช์เท้าและใช้งานง่ายได้ทุกที่
คำอธิบายฟังก์ชัน:
การวัดองค์ประกอบ: การวัดจุด เส้น วงกลม ส่วนโค้ง มุม วงรี สี่เหลี่ยมผืนผ้า
จำนวนจุดที่กำหนดไว้ล่วงหน้า, จุดระบุอัตโนมัติ, เส้น, วงกลม, ส่วนโค้ง
โครงสร้างองค์ประกอบ: การสร้างศูนย์กลาง, จุดตัดของโครงสร้าง, โครงสร้างจุดกึ่งกลาง, โครงสร้างเส้น,
โครงสร้างกลม การกำหนดค่ามุม
องค์ประกอบที่กำหนดไว้ล่วงหน้า: จุด เส้น วงกลม ส่วนโค้งประสานงานแปล ปรับชิ้นงานให้ตรงยืดใด ๆ
รีเซ็ตระบบพิกัดแกน
กราฟิก: ซูมกราฟิก, ย่อกราฟิก, แพนกราฟิก, เลือกกราฟิก, เลือกวงกลม, ลบ
กราฟฟิค, พิมพ์ลายกราฟฟิค.การตั้งค่าการซูม, ตั้งค่าภาพเป็นสีเทา, ความอิ่มตัวของสี, คอนทราสต์, บันทึก, ภาพในรูปแบบ BMP
ความหลากหลายของโหมดค้นหาขอบ คอมพิวเตอร์โดยอัตโนมัติใช้คะแนน รอบการระบุอัตโนมัติ ส่วนโค้งอย่างมาก
ปรับปรุงความเร็วจุดขุด
เครื่องมือวัดด้วยมือ CNC เครื่องมือวัดอัตโนมัติ กล้องจุลทรรศน์เครื่องมือ
เครื่องวัดพิกัดโครงสำหรับตั้งสิ่งของขนาดใหญ่ Profile Projector เครื่องวัดพิกัด
