รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | การสนับสนุนที่กำหนดเอง: | OEM, ODM, โอบีเอ็ม |
|---|---|---|---|

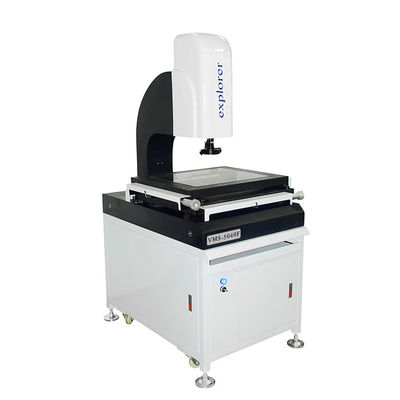

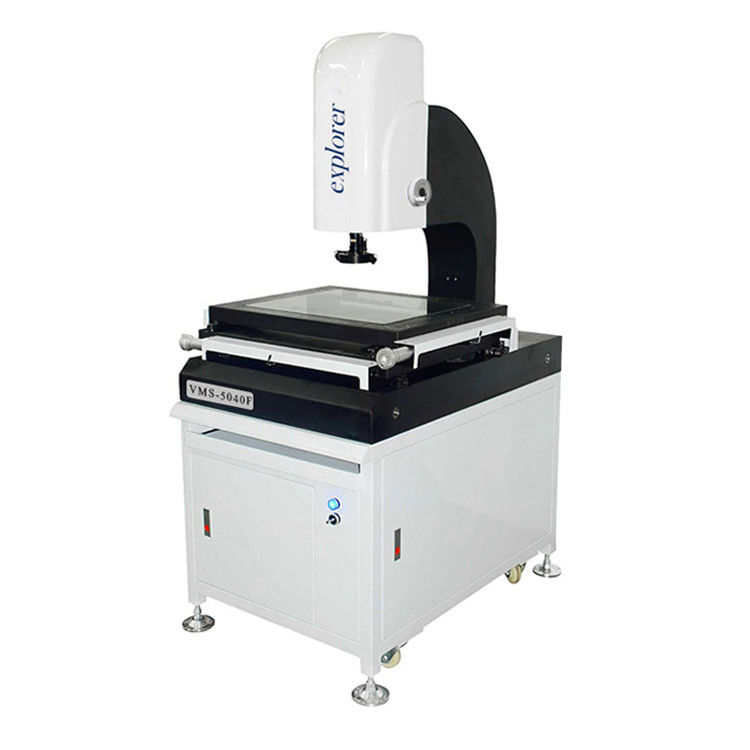

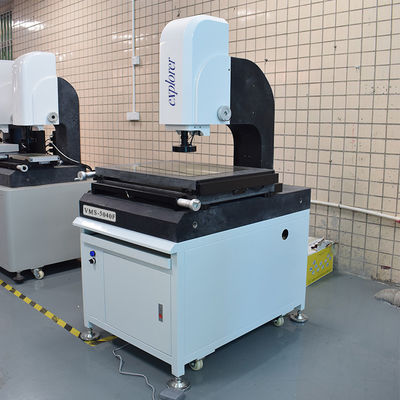

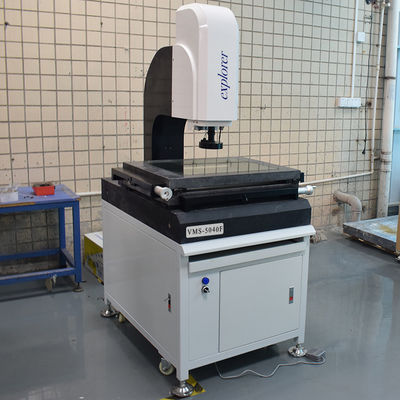

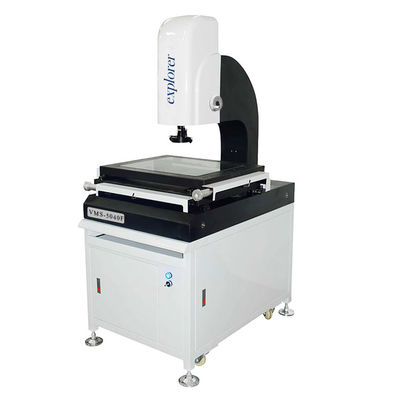

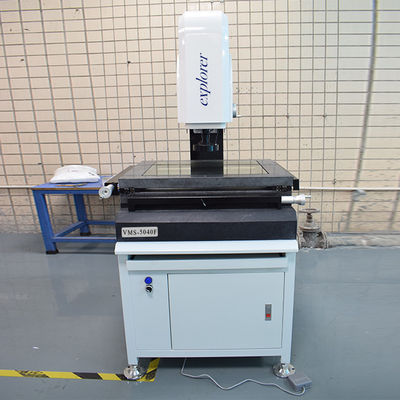

| ชื่อ: | เครื่องสแกน 3 มิติ เครื่องวัดวิชั่นแมนนวลประสิทธิภาพสูงพิเศษ | ความแม่นยำ: | 3um |
| ความเร็ว: | 200 มม. / วินาที | การทำงาน: | การวัดและตรวจจับ |
| ใช้งานทั่วไป: | ไฟฟ้า พลาสติก แม่พิมพ์ เครื่องจักร คอนเนคเตอร์ และมือถือ | สี: | สีขาว |
| พลัง: | 220V /50Hz | ชื่อผลิตภัณฑ์: | เครื่องสแกน 3 มิติ เครื่องวัดวิชั่นแมนนวลประสิทธิภาพสูงพิเศษ |
| ขนาดโต๊ะกระจก: | 530*430 | ช่วงชัก (มม.): | 530*430*200* |
| แสงสูง: | Vowish เครื่องวัดการมองเห็นด้วยแสง,เครื่องวัดการมองเห็น 3 มิติ,ระบบการวัดด้วยสายตา 200mm/S |
||
| I. การใช้งาน |
| VMS ซีรี่ส์เป็นระบบการวัดวิดีโอ CNC แบบสากลที่พัฒนาโดย WM-3D |
| มีการใช้กันอย่างแพร่หลายในเครื่องจักร, อิเล็กทรอนิกส์, การบินและอวกาศ, ยานยนต์, การทหาร, แม่พิมพ์และอุตสาหกรรมอื่น ๆ สำหรับการวัดอัตโนมัติที่มีความแม่นยำออกแบบมาสำหรับการวัดค่าที่แม่นยำอย่างรวดเร็วและการทดสอบเป็นชุดในเครื่องจักร อุปกรณ์อิเล็กทรอนิกส์ แม่พิมพ์ ฯลฯ |
| 1. วัดจุด เส้น วงกลม ส่วนโค้ง วงรี สี่เหลี่ยม และปรับปรุงความแม่นยำด้วยฟังก์ชันการวางตำแหน่งแบบหลายจุดพร้อมการสังเกตที่ชัดเจน |
| 2. การวัดพิกัด การแปล และพิกัดให้ตรง |
| 3. สร้างข้อมูลการวัดโดยตรงในการร่าง AutoCAD |
| 4. บันทึกโปรแกรมผู้ใช้ แก้ไข และรันคำสั่ง |
| 5. ในแง่มาตรวิทยา เครื่องสามารถทดสอบความกว้าง ความยาว ความสูง ความหนา ความตรง ความเรียบ |
| ความตั้งฉาก องศาวงกลม ความร่วมแกน ฯลฯ |
| 6. เครื่องสามารถทดสอบผลิตภัณฑ์ได้ดังนี้: |
| 1) เครื่องจักร: แผ่น, แม่พิมพ์และแม่พิมพ์, เกียร์, ชิ้นส่วนกลึงเช่นตลับลูกปืน, เพลา |
| 2) อิเล็กทรอนิกส์: แผ่นโทรศัพท์และแท็บเล็ต, PCB, ชิ้นส่วนนาฬิกา ฯลฯ |
| 3) พลาสติก: แผ่นกล้องโทรศัพท์มือถือ, ฝาครอบ, กรอบด้านหน้า, แผ่นสไลด์ ฯลฯ |
| ครั้งที่สองคุณสมบัติ |
| 1. การควบคุมการเคลื่อนไหววงปิดสองครั้งทำการเคลื่อนไหวที่แม่นยำระดับไมครอน |
| 2. แหล่งกำเนิดแสงพื้นผิว LED 8 ภูมิภาค |
| 3.ฐานหินอ่อน เสา ความมั่นคงสูง |
| 4. ซอฟต์แวร์ CNC เฉพาะมีประสิทธิภาพการวัดที่ยอดเยี่ยม |
|
แบบอย่าง |
WM-2010F |
WM-3020F |
WM-4030F |
WM-5040F |
|
|
โต๊ะทำงาน |
ขนาดของโต๊ะโลหะ (มม.) |
350*220 |
450*350 |
550*450 |
700*600 |
|
ขนาดโต๊ะกระจก (มม.) |
230*130 |
330*230 |
430*330 |
530*430 |
|
|
ระยะเคลื่อนที่สามแกน (มม.) |
200*100 |
300*200 |
400*300 |
500*400 |
|
|
น้ำหนัก (กิโลกรัม) |
170 |
260 |
300 |
500 |
|
|
ขนาด(L)*(W)*(H) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|
|
ระบบการวัด (อุปกรณ์มาตรฐาน) |
กล้อง:กล้อง CCD สี SONY1 / 3" |
||||
|
กำลังขยายเลนส์ :0.7~4.5X WD:95mm |
|||||
|
กำลังขยายรวม:30~230X มุมมองวัตถุ:7~1.1 มม |
|||||
|
เครื่องกำเนิดเส้นคู่ ความละเอียดของข้อมูล:0.001mm |
|||||
|
ระยะยกแกน Z (มม.):150 มม. (ออโต้โฟกัส) ข้อผิดพลาดในการบ่งชี้ของแกน X,Y ≤(3+L/200)µm (L ถือเป็นความยาวที่วัดได้ หน่วย: มม.) |
|||||
|
แสงสว่าง: ใช้ไฟพื้นผิวและไฟส่องผ่าน LED ปรับความสว่างได้ กำลังไฟ: 220/110V(AC),50HZ 30W |
|||||
คุณสมบัติ:
1.XYZthree แกนนำเข้าความแม่นยำ V รางนำทาง / ระบบขับเคลื่อนแกนออปติกนำเข้า, อายุการใช้งานนาน, เสถียรภาพที่ดี
2.ไม้บรรทัดตะแกรงความแม่นยำสูง 0.5um.
3.WM เลนส์ออพติคอลซูมต่อเนื่อง, d เฟรมที่แตกต่างกัน, กำลังขยายที่แตกต่างกัน, โดยไม่มีการแก้ไขการซูม
4.HD กล้อง CCD ญี่ปุ่น SoNY หน้าจอการวัดคุณภาพสูง
5.การวัดการโฟกัสเสริม การวัดความสูงและความเรียบของแสง และสามารถติดตั้งหัววัดแบบสัมผัส RENISHAW ของอังกฤษได้
6. แสงพื้นผิว, ไฟโปรไฟล์ LED, ไฟโคแอกเชียลเลือกจับคู่ไฟพื้นที่สามวงแหวนแปดดวงที่ตั้งโปรแกรมได้
7.ตัวชี้เลเซอร์ระบุตำแหน่งของการวัด การวางตำแหน่งอย่างรวดเร็ว และการวัดที่สะดวก
8.Z-axis auto focus Video Measuring Machine สามารถวัดจุด, เส้น, วงกลม, ส่วนโค้งและวงรี,
สี่เหลี่ยมผืนผ้าที่มีฟังก์ชันการวางตำแหน่งแบบหลายจุด การผสมผสานของการวัด
ศูนย์กลางโครงสร้างและจุดตัดของโครงสร้าง จุดกึ่งกลางของการก่อสร้าง โครงสร้างเส้น
โครงสร้างกลม
9. มีฟังก์ชันต่างๆ ของการประมวลผลข้อมูล การแสดงผล อินพุตและเอาต์พุต เอาต์พุตข้อมูลการวัด Word, Excel และ Auto CAD โดยตรงเพื่อดำเนินการวิเคราะห์ทางสถิติ โดยเฉพาะอย่างยิ่ง และฟังก์ชันยืดชิ้นงานจะมีประโยชน์มาก
10. ระบบการวัดและประมวลผลข้อมูลแบบดิจิตอลถูกสร้างขึ้นโดยสตูดิโอของพิกัดทั้งสอง
ตะแกรงแสงและการ์ดข้อมูล SDK -3000
11. มีอินเทอร์เฟซ RS232 พร้อมคอมพิวเตอร์และซอฟต์แวร์การวัดเฉพาะ
ซึ่งสามารถประมวลผลและส่งออกการแมปแบบวงกลมได้
12. มอเตอร์แกน Z สามารถรับรู้โฟกัสอัตโนมัติได้ทำให้เห็นภาพได้ชัดเจนที่สุด
13. สามารถจับคู่สวิตช์เท้าและใช้งานง่ายได้ทุกที่
รับประกัน 12 เดือนซื้อด้วยความมั่นใจ!
1. ภายใน 12 เดือนนับจากวันที่ประกอบและยอมรับ แต่ไม่เกิน 15 เดือนนับจากวันที่จัดส่ง
2. ในช่วงเวลานี้ เราจะสอนทางโทรศัพท์และอินเทอร์เน็ตแก่ผู้ใช้ด้วยบริการให้คำปรึกษาหลังการขายแบบผสมผสาน
3. เราให้บริการรับประกันอายุการใช้งานของเครื่องสำหรับผู้ใช้โดยมีค่าใช้จ่าย
01.หากเครื่องจักรขัดข้องจากฝ่ายเรา คุณสามารถส่งอะไหล่กลับมาให้เราและค่าใช้จ่ายฝ่ายเรา
02.แต่ถ้าต้องการให้ช่างเทคนิคของเรามาฝึกอบรมลูกค้า บริการด้านเทคนิคฟรี ยกเว้นตั๋วและที่พัก
4. ระยะเวลาการรับประกันพิเศษ: เราจะให้กับผู้ใช้ หลังการขายยาวนาน บริการให้คำปรึกษา
