| สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
| ชื่อแบรนด์: | WM-3D |
| ได้รับการรับรอง: | ISO9001, CE |
| หมายเลขรุ่น: | WM-NC654 |

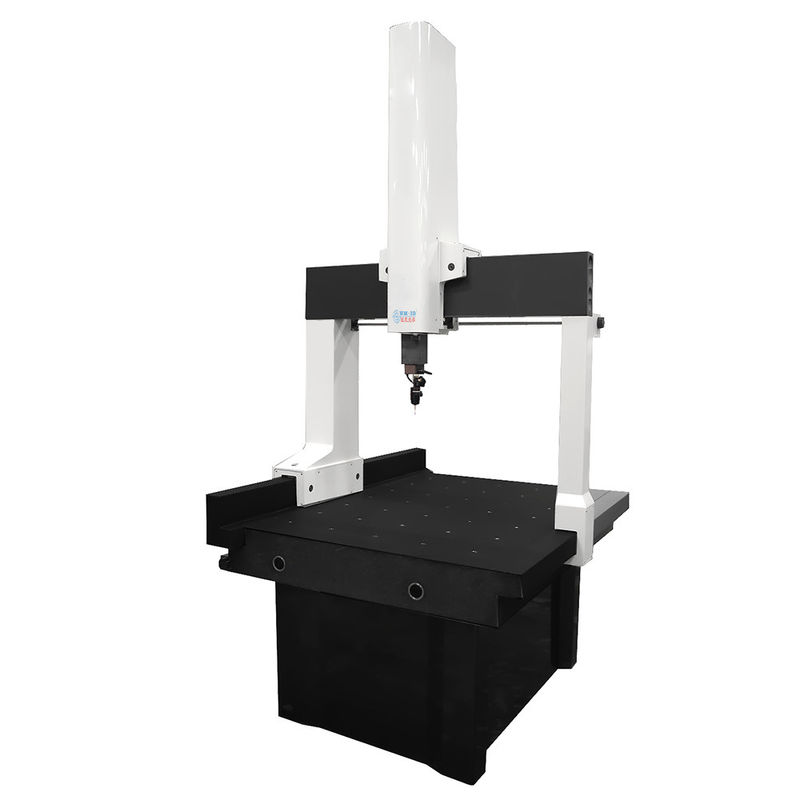

1. รวมเครื่องหลัก CMM, การสนับสนุนเครื่อง, ตัวกรองอากาศนำเข้าที่แม่นยำ, ระบบการวัดที่นำเข้า
2.โต๊ะหินแกรนิตที่ไม่เป็นชิ้นทำให้เครื่องมีความสามารถในการรับน้ำหนักที่ดี ห้องกว้างขวางสำหรับวัตถุที่กำลังวัด ง่ายต่อการโหลดและยกเลิกการโหลด
3.ทางเลื่อนสำหรับแกนทั้งสามใช้หินแกรนิตคุณภาพสูง ทำให้มีลักษณะอุณหภูมิเท่ากันดังนั้นจึงสามารถบรรลุข้อได้เปรียบดังต่อไปนี้: เสถียรภาพต่ออุณหภูมิที่ดี ต้านทานการเสียรูปตามเวลา ความแข็งแกร่งที่ดี การเสียรูปทางเรขาคณิตน้อยที่สุด
4. การใช้สปริงแบบไม่เชิงเส้นช่วยลดข้อผิดพลาดเล็กน้อยของทางเลื่อนต่อความแม่นยำในการวัดในขณะเดียวกันก็รับประกันความสามารถในการปรับตัวที่สูงขึ้นของเครื่องตามอุณหภูมิสิ่งแวดล้อม
5. คานใช้โครงสร้างทางนำรูปสามเหลี่ยม (รูปสามเหลี่ยมมีเส้นรอบวงที่ยาวที่สุดในส่วนพื้นที่เดียวกัน) ซึ่งสามารถรับประกันช่วงแบริ่งอากาศสูงสุดในสภาวะที่มีความเฉื่อยน้อยที่สุด และเพิ่มความแม่นยำในการต้านการบิดของทางนำทางอย่างมาก
6.แรงบิดของแกน Z มีบทบาทสำคัญในความแม่นยำของ CMMการออกแบบโครงสร้างต้านการบิดที่เชื่อถือได้ยังสามารถให้ความแม่นยำสูงในกรณีที่ใช้แถบขยายโพรบ
7. การออกแบบการสั่นสะเทือนแบบแยกส่วนของระบบขับเคลื่อนยังคงสามารถลดผลกระทบด้านความแม่นยำในการวัดได้เนื่องจากการสั่นสะเทือนของเครื่องจักร แม้ว่าเครื่องจักรจะเคลื่อนที่ด้วยความเร็วสูงก็ตาม
8. แกน 3 ใช้ช่วงโฮลอินที่มีประสิทธิภาพสูง ซึ่งไม่เพียงแต่สามารถใช้ความเร็วที่ยอดเยี่ยมเพื่อเพิ่มประสิทธิภาพการวัด แต่ยังลดความเฉื่อยในการขับขี่เพื่อเพิ่มอัตราเร่ง
9.แกน Z ใช้อุปกรณ์สมดุลที่ทำงานด้วยลมที่ควบคุมได้ ซึ่งสามารถปรับการถ่วงดุลด้วยสิ่งอำนวยความสะดวกแม้ว่าจะติดตั้งระบบโพรบที่แตกต่างกัน เพื่อให้สามารถไปถึงจุดสูงสุดได้
10. ระบบการวัดความยาวใช้มาตราส่วนโซนโลหะนำเข้าและหัวอ่านซึ่งทั้งสองอย่างนี้สามารถรับประกันความแม่นยำและเสถียรภาพที่มีความแม่นยำสูง
11. ตัวกรองอากาศที่มีความแม่นยำสูงที่นำเข้าในเครื่องสามารถรับประกันความบริสุทธิ์สูงของอากาศอัดเพื่อให้สามารถป้องกันแบริ่งอากาศและทางเลื่อนได้ในขณะเดียวกัน อุปกรณ์ระบายน้ำอัตโนมัติช่วยให้ผู้ปฏิบัติงานประหยัดเวลาและความพยายาม หลีกเลี่ยงอันตรายที่อาจเกิดขึ้นกับเครื่องจักรที่เกิดจากความประมาทเลินเล่อที่มนุษย์สร้างขึ้น
12. การออกแบบการป้องกันความปลอดภัยทำงานได้อย่างมีประสิทธิภาพในขณะที่เครื่องทำงานผิดพลาด
13. การออกแบบทางกลตามหลักสรีรศาสตร์, ใช้งานง่ายและบำรุงรักษา
|
หมายเลขรุ่น |
WM-NC654 |
||
|
ช่วงการวัด(มม.)(X×วาย×Z) |
600*500*400 |
||
|
ขนาดโดยรวม (มม.)(LX+LY+LZ) |
1350*1550*2300 |
||
|
ขนาดงานที่อนุญาต(มม.)(กว้างX+กว้าง+WZ) |
600*500*400 |
||
|
น้ำหนักสุทธิของระบบ(กิโลกรัม) |
1400 |
||
|
เครื่องชั่งน้ำหนัก(กิโลกรัม) |
500 |
||
|
มาตรฐานความแม่นยำ(เอส) |
MPE(μเมตร)2.1+3.3L/1000 |
ส.ป.ก(μเมตร)2.2 |
|
|
มาตรฐานความแม่นยำ(ชม) |
เอ็มพีอี(μเมตร)1.3+3L/1000 |
ส.ป.ก(μเมตร)1.3 |
|
โต๊ะหินแกรนิตคงที่ รางนำสามแกนใช้หินแกรนิตคุณภาพสูง "Taishan blue" ดังนั้นแกนทั้งสามจึงมีลักษณะอุณหภูมิที่เหมือนกันและต้านทานความสามารถในการเปลี่ยนรูปในทางปฏิบัติ
แกน z ใช้สมดุลลมและมีอุปกรณ์ป้องกัน ซึ่งปรับปรุงลักษณะการเคลื่อนที่ของ Zdirection
สายพานฟันเฟืองซิงโครนัสแบบยืดหยุ่นขั้นสูงที่ไม่มีฟันเฟืองและความแข็งแกร่งสูง
ตลับลูกปืนลอยอากาศพรีโหลดทำความสะอาดตัวเองด้วยความแม่นยำสูงและความแข็งแกร่งของฟิล์มก๊าซสูง
เพลาทั้งสามใช้ตัวขับกำลังสูง มอเตอร์ และตัวลดสายพานแบบสองขั้นตอนใหม่เพื่อให้มั่นใจว่ามีการส่งกำลังที่แม่นยำและรวดเร็ว
ระบบสตาร์ท เกียร์ ระบบขับเคลื่อนและระบบควบคุมทั้งหมดใช้แบรนด์ที่มีชื่อเสียงระดับโลก Renishaw Mh20i
Renishaw MH20i ระบบหัวทำดัชนีหมุนสองรอบแบบแมนนวล ในไซต์ผู้ใช้เป็นเวลา 5 วันทำการของการฝึกอบรมการใช้งานเครื่องมือวัด การฝึกอบรมฟรีถาวร
ส่วนใหญ่ใช้สำหรับการวัดและวิเคราะห์โลหะวิทยา! รุ่น "อเนกประสงค์" เหล่านี้รวมแท่นวัดเข้ากับส่วนประกอบกล้องจุลทรรศน์โลหะวิทยาที่ดีที่สุดสำหรับการถ่ายภาพความละเอียดสูงและการวัดที่สำคัญนำเสนอวัตถุประสงค์ระยะอินฟินิตี้ขั้นสูงและเทคนิคการใช้กล้องจุลทรรศน์อย่างเต็มรูปแบบ รวมถึง: ฟิลด์สว่าง, ฟิลด์มืด, คอนทราสต์ DIC, โพลาไรซ์ และอีพิฟลูออเรสเซนซ์ สามารถติดตั้งวัตถุประสงค์ได้สูงสุดห้ารายการบนส่วนจมูก พร้อมการใช้งานที่มากขึ้นหากมีการอัพเกรด
รับประกัน 12 เดือนซื้อด้วยความมั่นใจ!
1. ภายใน 12 เดือนนับจากวันที่ประกอบและยอมรับ แต่ไม่เกิน 15 เดือนนับจากวันที่จัดส่ง
2. ในช่วงเวลานี้ เราจะสอนทางโทรศัพท์และอินเทอร์เน็ตแก่ผู้ใช้ด้วยบริการให้คำปรึกษาหลังการขายแบบผสมผสาน
3. เราให้บริการรับประกันอายุการใช้งานของเครื่องสำหรับผู้ใช้โดยมีค่าใช้จ่าย
01.หากเครื่องจักรขัดข้องจากฝ่ายเรา คุณสามารถส่งอะไหล่กลับมาให้เราและค่าใช้จ่ายฝ่ายเรา
02.แต่ถ้าต้องการให้ช่างเทคนิคของเรามาฝึกอบรมลูกค้า บริการด้านเทคนิคฟรี ยกเว้นตั๋วและที่พัก
4. ระยะเวลาการรับประกันพิเศษ: เราจะให้กับผู้ใช้ หลังการขายยาวนาน บริการให้คำปรึกษา
