| สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
| ชื่อแบรนด์: | WM-3D |
| ได้รับการรับรอง: | ISO9001 |

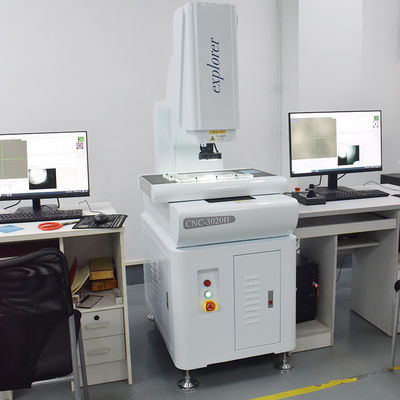

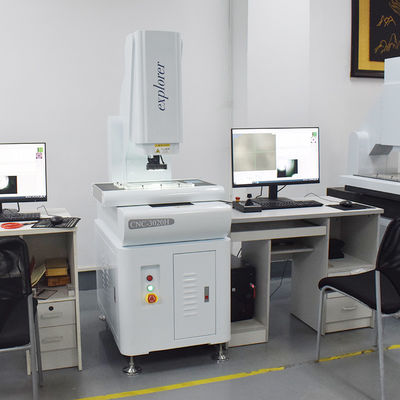

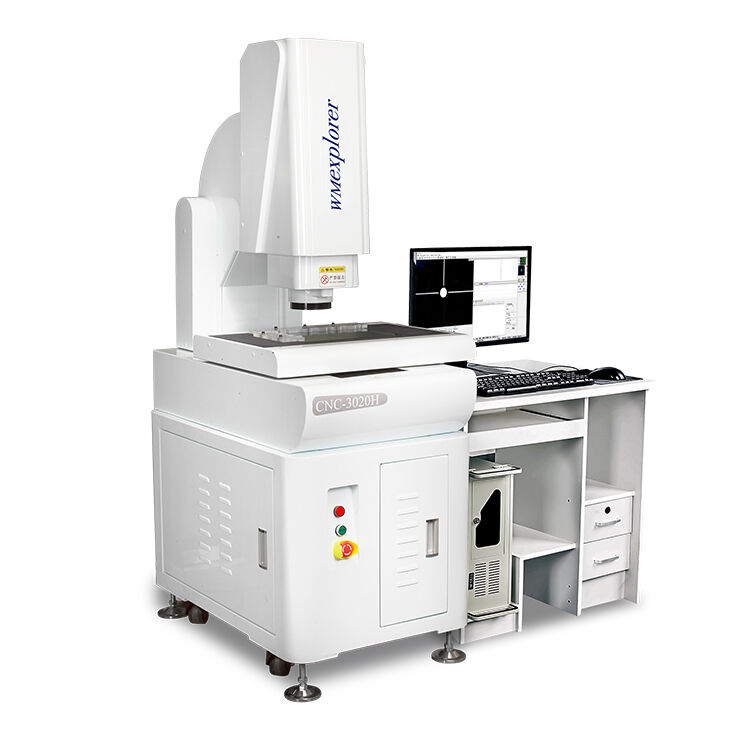

| หมายเลขรุ่น: | CNC-3020AH |
|
รายการ
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
ขนาด ((mm) ((L × W × H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
ระยะการวัด ((มม)) ((X × Y × Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
ความแม่นยําในการวัด ((μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
ความซ้ํา (μm)
|
3
|
3
|
3
|
|
น้ําหนัก ((kg)
|
300
|
380
|
450
|
|
ภาพและการวัด
|
CCD
|
SONYCcD ภาษาญี่ปุ่น
|
|
|
เลน
|
โลเมนส์ความละเอียดสูง/การขยายต่อเนื่อง 0.7-5.0x
|
|
|
การขยายขนาด
|
40-230X ((เพื่ออ้างอิงเท่านั้น ด้วยกล้องและเลนส์ที่แตกต่างกัน การขยายจะแตกต่างกัน)
|
|
|
ความละเอียดขนาด ptical
|
แกน x/Y/z o.0002mm (0.2um)
|
|
|
ระยะทางในการทํางาน
|
108 มม
|
|
โปรแกรมวัด
|
รวมซอฟต์แวร์การวัด 3 มิติที่พัฒนาโดยฟังก์ชันซอฟต์แวร์ที่นําเข้าเพื่อปรับปรุงความละเอียดของเขต
|
|
ระบบขับเคลื่อน
|
X/Y/Z มอเตอร์ไทยแซร์โว 3 แกนประสิทธิภาพสูง ระบบควบคุมวงจรปิดคู่
|
|
การส่องแสง
|
แหล่งแสงพื้นผิวห้าแหวนแปดโซนที่ควบคุมด้วยโปรแกรม แหล่งแสงแนวโน้ม LED แหล่งแสงโคอาเซียล
เพิ่มเข้าไปในผลิตภัณฑ์ต่าง ๆ |
ลักษณะ:
1คีย์ฟังก์ชันกราฟ คีย์ฟังก์ชันกราฟคอนสตรัคทีฟ และคีย์ฟังก์ชันของเครื่องมือภาพถูกแยกแยกตามสี และจัดกลุ่มตามวิธีการมันทําให้การสื่อสารระหว่างผู้ใช้งานและเครื่องมือรวดเร็วและเป็นมิตรและมันทําให้ความเร็วในการวัดของมนุษย์ดีขึ้นอย่างชัดเจน
2.กราฟฟังก์ชันคีย์เป็นสีดํา
3.กราฟสร้างสรรค์ คีย์เป็นสีแดง
4คีย์ฟังก์ชันของเครื่องมือภาพเป็นสีดําและสีเขียว
