รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | การสนับสนุนที่กำหนดเอง: | โออีเอ็ม, โอเอ็มเอ็ม |
|---|---|---|---|

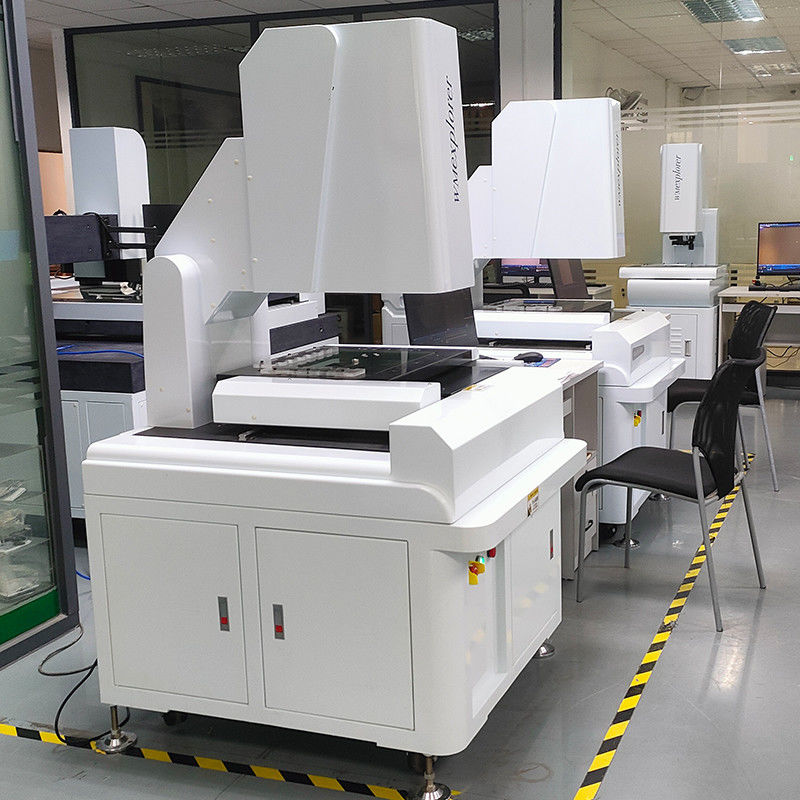

| ชื่อผลิตภัณฑ์: | ผู้ผลิตเครื่องวัดวิชั่น CNC-4030AH | แบบอย่าง: | CNC-4030AH |
| สี: | สีขาว | ใช้งานทั่วไป: | อุปกรณ์อิเล็กทรอนิกส์ พลาสติก แม่พิมพ์ เครื่องจักร ฮาร์ดแวร์ นาฬิกา โทรศัพท์มือถือ |
| วัสดุ: | หินแกรนิต | การใช้งาน: | การวัด |
| น้ำหนัก: | 300กก | แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ 220V/50-60Hz |
| พิมพ์: | อัตโนมัติ | การใช้งาน: | ระบบแสง |
| แสงสูง: | ระบบวัดขนาดภาพดิจิตอล,ระบบวัดขนาดภาพ 220V,เครื่องวัดวิชั่น 50Hz |
||
|
รายการ
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
ขนาด (มม.) (ยาว×กว้าง×สูง)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
ช่วงการวัด(มม.)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
ความแม่นยำในการวัด(มม
|
3+L/200
|
3+L/200
|
3+L/200
|
|
ความสามารถในการทำซ้ำ (μm)
|
3
|
3
|
3
|
|
น้ำหนัก (กิโลกรัม)
|
300
|
380
|
450
|
|
รูปภาพและการวัด
|
ซีซีดี
|
SONYCcD ภาษาญี่ปุ่น
|
|
|
เลน
|
เลนส์ซูมความละเอียดสูง/กำลังขยายต่อเนื่อง 0.7-5.0x
|
|
|
กำลังขยาย
|
40-230X (สำหรับการอ้างอิงเท่านั้น ด้วยกล้องและเลนส์ที่แตกต่างกัน กำลังขยายจะแตกต่างกัน )
|
|
|
ความละเอียดระดับแสง
|
แกน x/Y/z o.0002mm ( 0.2um )
|
|
|
ระยะทำการ
|
108มม
|
|
ซอฟต์แวร์การวัด
|
รวมซอฟต์แวร์การวัด 3 มิติที่พัฒนาโดยฟังก์ชันซอฟต์แวร์ที่นำเข้าเพื่อปรับปรุงความละเอียดของขอบเขต
|
|
ระบบขับเคลื่อน
|
เซอร์โวมอเตอร์ไต้หวันประสิทธิภาพสูงสามแกน X/Y/Z ระบบควบคุมวงปิดคู่
|
|
ไฟส่องสว่าง
|
แหล่งกำเนิดแสงพื้นผิวห้าวงแหวนแปดโซนที่ควบคุมโดยโปรแกรม, แหล่งกำเนิดแสง LED contour, แหล่งกำเนิดแสงโคแอกเชียลสีที่ต่างกันคือ
เพิ่มลงในผลิตภัณฑ์ต่างๆ |
ฟังก์ชั่นหลัก
1. การวัดองค์ประกอบ: จุดการวัดหลายจุด, เส้น, วงกลม, ส่วนโค้ง, มุม, วงรี, จุดวัดสี่เหลี่ยมผืนผ้าที่มีให้, การระบุจุด, เส้น, วงกลม, ส่วนโค้งโดยอัตโนมัติ
2. โครงสร้างองค์ประกอบ: โครงสร้างศูนย์กลาง, จุดตัดของโครงสร้าง, โครงสร้างจุดกึ่งกลาง, โครงสร้างเส้น, โครงสร้างกลม, โครงสร้างมุม
องค์ประกอบ 3.Preset: จุด, เส้น, วงกลม, ส่วนโค้ง
4.กราฟิก : แปลพิกัด ปรับชิ้นงานให้ตรง
5. ยืดแกนโดยพลการ, รีเซ็ตระบบพิกัด
6.กราฟิก เพื่อขยาย, ลดขนาดกราฟิก, แปลกราฟิก, เลือกกราฟิกการพิมพ์กราฟิก, ยกเลิกการเลือก, ลบกราฟิก
7.ตั้งค่าการซูม ย่อกราฟิก เลือกตัวเลือกการพิมพ์กราฟิก ยกเลิกการเลือก ลบกราฟิก
8 . ตั้งค่าภาพระดับสีเทา, ความอิ่มตัว, ความคมชัด, ภาพที่บันทึกเป็นรูปแบบ BMP
9, โหมดตรวจจับขอบที่หลากหลาย, คอมพิวเตอร์อัตโนมัติ
