รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | การสนับสนุนที่กำหนดเอง: | โออีเอ็ม, โอเอ็มเอ็ม |
|---|---|---|---|

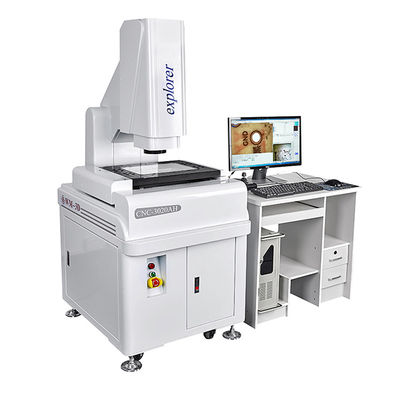

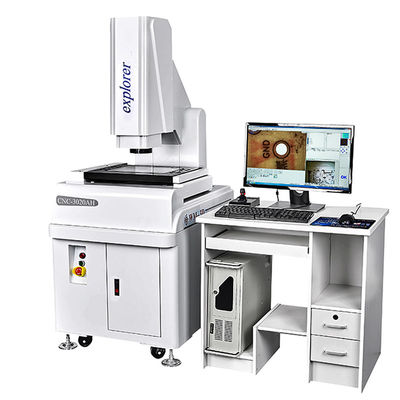

| ชื่อผลิตภัณฑ์: | เครื่องมือวัดภาพอัตโนมัติของมณฑลกวางตุ้งระบบการวัดวิดีโอซีเอ็นซี | แบบอย่าง: | CNC-3020AH |
| สี: | สีขาว | ใช้งานทั่วไป: | อุปกรณ์อิเล็กทรอนิกส์ พลาสติก แม่พิมพ์ เครื่องจักร ฮาร์ดแวร์ นาฬิกา โทรศัพท์มือถือ |
| วัสดุ: | หินแกรนิต | การใช้งาน: | การวัด |
| น้ำหนัก: | 300กก | แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ 220V/50-60Hz |
| พิมพ์: | อัตโนมัติ | การใช้งาน: | ระบบแสง |
| แสงสูง: | ระบบวัดขนาดภาพอัตโนมัติ,ระบบวัดขนาดภาพ CNC,ระบบวัดวิดีโอ CNC OEM |
||
|
รายการ
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
ขนาด (มม.) (ยาว×กว้าง×สูง)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
ช่วงการวัด(มม.)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
ความแม่นยำในการวัด(มม
|
3+L/200
|
3+L/200
|
3+L/200
|
|
ความสามารถในการทำซ้ำ (μm)
|
3
|
3
|
3
|
|
น้ำหนัก (กิโลกรัม)
|
300
|
380
|
450
|
|
รูปภาพและการวัด
|
ซีซีดี
|
SONYCcD ภาษาญี่ปุ่น
|
|
|
เลน
|
เลนส์ซูมความละเอียดสูง/กำลังขยายต่อเนื่อง 0.7-5.0x
|
|
|
กำลังขยาย
|
40-230X (สำหรับการอ้างอิงเท่านั้น ด้วยกล้องและเลนส์ที่แตกต่างกัน กำลังขยายจะแตกต่างกัน )
|
|
|
ความละเอียดระดับแสง
|
แกน x/Y/z o.0002mm ( 0.2um )
|
|
|
ระยะทำการ
|
108มม
|
|
ซอฟต์แวร์การวัด
|
รวมซอฟต์แวร์การวัด 3 มิติที่พัฒนาโดยฟังก์ชันซอฟต์แวร์ที่นำเข้าเพื่อปรับปรุงความละเอียดของขอบเขต
|
|
ระบบขับเคลื่อน
|
เซอร์โวมอเตอร์ไต้หวันประสิทธิภาพสูงสามแกน X/Y/Z ระบบควบคุมวงปิดคู่
|
|
ไฟส่องสว่าง
|
แหล่งกำเนิดแสงพื้นผิวห้าวงแหวนแปดโซนที่ควบคุมโดยโปรแกรม, แหล่งกำเนิดแสง LED contour, แหล่งกำเนิดแสงโคแอกเชียลสีที่ต่างกันคือ
เพิ่มลงในผลิตภัณฑ์ต่างๆ |
ลักษณะเฉพาะ:
1. ปุ่มฟังก์ชันกราฟ คีย์ฟังก์ชันเชิงสร้างสรรค์กราฟ และคีย์ฟังก์ชันเครื่องมือภาพแยกตามสีและจัดกลุ่มอย่างมีชั้นเชิง มันทำให้การสื่อสารระหว่างผู้ปฏิบัติงานและเครื่องมือรวดเร็วและเป็นมิตร และช่วยเพิ่มความเร็วของการวัดของมนุษย์อย่างเห็นได้ชัด
ปุ่มฟังก์ชั่น 2.Graph เป็นสีดำ
3. คีย์สร้างสรรค์ของกราฟเป็นสีแดง
4. ปุ่มฟังก์ชัน Visual Tool เป็นสีดำและสีเขียว
คำอธิบายฟังก์ชัน:
การวัดองค์ประกอบ: การวัดจุด เส้น วงกลม ส่วนโค้ง มุม วงรี สี่เหลี่ยมผืนผ้า
จำนวนจุดที่กำหนดไว้ล่วงหน้า, จุดระบุอัตโนมัติ, เส้น, วงกลม, ส่วนโค้ง
โครงสร้างองค์ประกอบ: การสร้างศูนย์กลาง, จุดตัดของโครงสร้าง, โครงสร้างจุดกึ่งกลาง, โครงสร้างเส้น,
โครงสร้างกลม การกำหนดค่ามุม
องค์ประกอบที่กำหนดไว้ล่วงหน้า: จุด เส้น วงกลม ส่วนโค้งประสานงานแปล ปรับชิ้นงานให้ตรงยืดใด ๆ
รีเซ็ตระบบพิกัดแกน
