| สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
| ชื่อแบรนด์: | WM-3D |
| ได้รับการรับรอง: | ISO9001 CE |
| หมายเลขรุ่น: | VMS-4030F |
|
รายการ |
VMS-2010F |
VMS-3020F |
VMS-4030F |
VMS-5040F |
|||
|
ขนาด (มม.) (กว้าง×ยาว×สูง) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|||
|
ช่วงการวัด (มม.) (X×Y×Z) |
200*100*200 |
300*200*200 |
400*300*200 |
500*400*200 |
|||
|
ความแม่นยำในการวัด (μm |
3+L/200 |
3+L/200 |
3+L/200 |
3+L/200 |
|||
|
ความสามารถในการทำซ้ำ (μm) |
3 |
3 |
3 |
3 |
|||
|
น้ำหนัก (กก.) |
150 |
180 |
200 |
240 |
|||
|
ภาพและการวัด |
CCD |
SOnYCcD ของญี่ปุ่น |
|||||
|
|
เลนส์ |
เลนส์ซูม WM HD / กำลังขยายต่อเนื่อง 0.7-4.5x |
|||||
|
|
กำลังขยาย |
30-210X |
|||||
|
|
ความละเอียดของสเกลออปติคัล |
แกน X/Y/z 0.0005 มม. (0.5um |
|||||
|
|
ช่วงการวัด |
9.0 มม.-1.35 มม. |
|||||
|
ระบบการวัด |
การวัดโฟกัสเสริม, ระดับความสูงและการวัดความเรียบแบบออปติคัล และสามารถติดตั้งหัววัดสัมผัส RENISHAW ของอังกฤษได้ |
||||||
|
ระบบขับเคลื่อน |
โปรเซสเซอร์ข้อมูลอเนกประสงค์สามารถวัดจุด เส้น วงวน วงกลม มุม ฯลฯ |
||||||
|
การส่องสว่าง |
ไฟพื้นผิวและไฟฉาย, ไฟเย็น, อายุการใช้งานยาวนาน, ปรับความสว่างได้ |
||||||

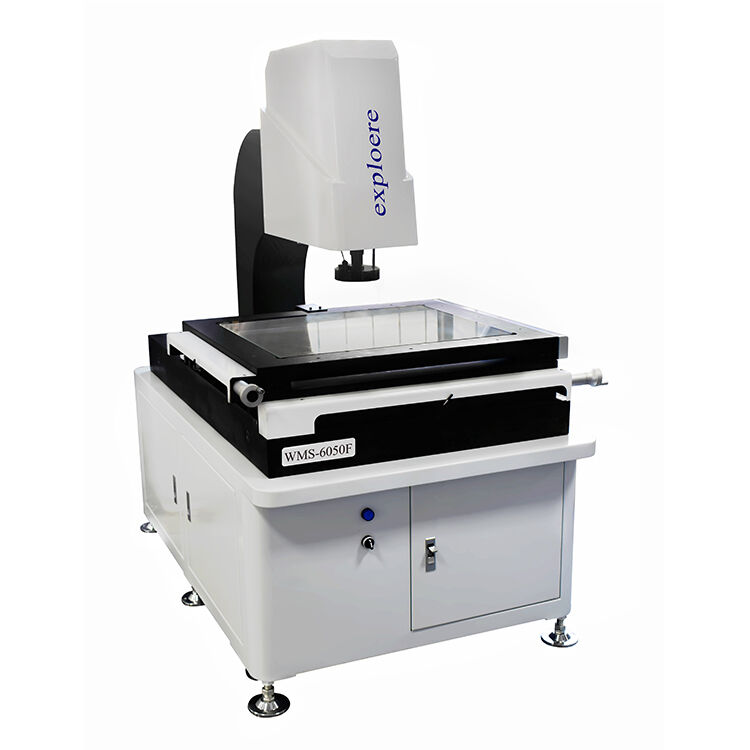

♥เครื่องจักรที่มีความแม่นยำสูงและมีความแข็งแรงสูง: ฐานหินอ่อน 00 / เสาตั้งตรง / โต๊ะทำงาน, ความแม่นยำสูงและเสถียรภาพที่ดี
♥รางนำทางชนิด V ความแม่นยำนำเข้าสามแกน XYZ / ระบบขับเคลื่อนแกนนำเข้า, อายุการใช้งานยาวนาน, เสถียรภาพที่ดี
♥เลนส์ออปติคัลซูมต่อเนื่อง wM, เฟรมที่แตกต่างกัน, กำลังขยายที่แตกต่างกัน, โดยไม่ต้องแก้ไขการซูม
♥กล้อง SoNY ccD HD ของญี่ปุ่น, หน้าจอการวัดคุณภาพสูง
♥การวัดโฟกัสเสริม, ระดับความสูงและการวัดความเรียบแบบออปติคัล และสามารถติดตั้งหัววัดสัมผัส RENISHAW ของอังกฤษได้
♥ไฟพื้นผิว, ไฟโปรไฟล์ LED, ไฟโคแอกเซียล เลือกไฟสามวงแหวนแปดพื้นที่ที่ตั้งโปรแกรมได้
♥ตัวชี้เลเซอร์ระบุตำแหน่งการวัด, การวางตำแหน่งที่รวดเร็วและการวัดที่สะดวก
♥สามารถจับคู่สวิตช์เท้า ใช้งานง่ายได้ทุกที่
♥wWM-CNC-3020/wM-CNC-4030 ขนาดเล็ก ออกแบบมาสำหรับการวัดผลิตภัณฑ์ขนาดเล็กอย่างรวดเร็ว ความเร็วในการวัดสามารถสูงถึง 200 มม.-400 มม./วินาที ความเร็วในการวัดแบบกลุ่มทำได้อย่างรวดเร็ว กำหนด OK หรือ NG โดยอัตโนมัติ ลดข้อผิดพลาดของมนุษย์ได้อย่างมาก ปรับปรุงประสิทธิภาพการทำงาน 10-20 เท่าของเครื่องจักรแบบแมนนวลทั่วไป
ผลิตภัณฑ์ถูกนำมาใช้อย่างแพร่หลายใน:
ผลิตภัณฑ์ฮาร์ดแวร์, ผลิตภัณฑ์ปั๊มขึ้นรูป, ผลิตภัณฑ์อิเล็กทรอนิกส์, ผลิตภัณฑ์เครื่องจักรกล, แม่พิมพ์, ขั้วต่อ, สายไฟ, ผลิตภัณฑ์พลาสติก, นาฬิกา, โทรศัพท์มือถือ, ทีวี LCD, เครื่องใช้ในบ้าน, แผงวงจรพิมพ์ (PCB), ยานยนต์, การบินและอุตสาหกรรมอื่นๆ
นักพัฒนาซอฟต์แวร์การวัดอัตโนมัติได้รวมประสบการณ์การทำงานในอุตสาหกรรมปริมาณและซอฟต์แวร์มานานกว่า 10 ปี ทำการวิจัยและพัฒนาซอฟต์แวร์การวัด 2 มิติระดับมืออาชีพอย่างรอบคอบ หลักการออกแบบคือ: การใช้งานง่าย ทรงพลัง เสถียร และเชื่อถือได้ การบำรุงรักษาสะดวก ส่วนใหญ่ยืมมาจากซอฟต์แวร์ที่มีชื่อเสียงจากต่างประเทศ เช่น ซอฟต์แวร์ OGP MeasureMindPlus แบบหลายเซ็นเซอร์ของสหรัฐอเมริกา และซอฟต์แวร์การวัด MicroVu ของบริษัทสหรัฐอเมริกา เมื่อรวมกับสถานการณ์ในประเทศ, การผสมผสาน, การรวมกันที่ดีที่สุด การวิจัยอย่างพิถีพิถัน
ลักษณะเฉพาะ:
วิธีการวัดที่หลากหลาย (การเลือกปฏิบัติอัตโนมัติ, การวัดจุดการขุด, การวัดคอนทราสต์, การเปรียบเทียบการวัดความคลาดเคลื่อน องค์ประกอบที่ตั้งไว้ล่วงหน้า) สามารถตอบสนองความต้องการของลูกค้าที่แตกต่างกัน ปรับปรุงความสะดวกในการใช้งานและความแม่นยำในการวัดได้อย่างมาก
วิธีการสุ่มตัวอย่างจุดเดียว จุดขุด มีขอบเคอร์เซอร์เมาส์ที่หลากหลาย จุดขยาย ปิดเพื่อวัดเส้นรอบวงของเส้นเมฆ พื้นที่และจุดศูนย์ถ่วง การใช้อัลกอริธึมการแก้ไขสามแบบ สำหรับวิธีการวัดเส้นเมฆที่แม่นยำที่สุด
สามารถดำเนินการกล่องเพื่อเลือกการวัดได้มากขึ้น รอบ การวัดหลายรอบอย่างรวดเร็วและแม่นยำในครั้งเดียว
ข้อมูลที่วัดได้สามารถบันทึกเป็นไฟล์ DXF หรือภาพ BMP และรูปแบบโปรแกรมของผู้ใช้
สามารถวัดองค์ประกอบ 12 ชนิด (จุด, เส้น, วงกลม, ส่วนโค้ง, วงรี, สี่เหลี่ยม, ราง, รูปตัว O, ระยะทางและมุม, เส้นเมฆเปิดและเส้นปิด)
