| สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
| ชื่อแบรนด์: | WM-3D |
| ได้รับการรับรอง: | ISO9001 CE |

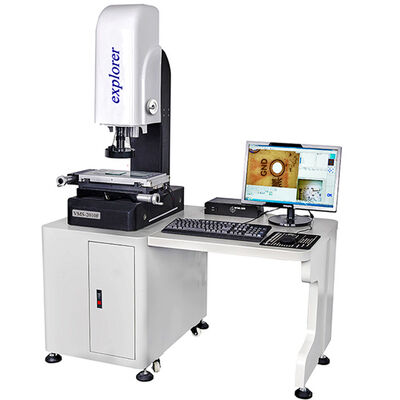

| หมายเลขรุ่น: | VMS-3020F |
|
รายการ |
VMS-2010F |
VMS-3020-F |
VMS-4030F |
VMS-5040F |
|||
|
ขนาด(มม.)(L×ว×ชม) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
|||
|
ช่วงการวัด(มม.)(X×วาย×Z) |
200*100*200 |
300*200*200 |
400*300*200 |
500*400*200 |
|||
|
ความแม่นยำในการวัด(μม |
3+L/200 |
3+L/200 |
3+L/200 |
3+L/200 |
|||
|
ความสามารถในการทำซ้ำ (μเมตร) |
3 |
3 |
3 |
3 |
|||
|
น้ำหนัก (กิโลกรัม) |
150 |
180 |
200 |
240 |
|||
|
รูปภาพและการวัด |
ซีซีดี |
SONYCcD ภาษาญี่ปุ่น |
|||||
|
|
เลน |
เลนส์ซูม WM HD / กำลังขยายต่อเนื่อง 0.7-4.5x |
|||||
|
|
กำลังขยาย |
30-210X |
|||||
|
|
ความละเอียดระดับแสง |
แกน X/Y/แกน 0.0005 มม. ( 0.5um |
|||||
|
|
ช่วงการวัด |
9.omm-1.35mm |
|||||
|
ระบบการวัด |
การวัดการโฟกัสเสริม การวัดความสูงและความเรียบของการวัดด้วยแสง และสามารถติดตั้งหัววัดแบบสัมผัส RENISHAW ของอังกฤษได้ |
||||||
|
ระบบขับเคลื่อน |
ตัวประมวลผลข้อมูลอเนกประสงค์สามารถวัดจุด เส้น ลูป วงกลม มุม ฯลฯ |
||||||
|
ไฟส่องสว่าง |
แสงพื้นผิวและแสงฉาย, แสงเย็น, อายุการใช้งานยาวนาน, ปรับความสว่างได้ |
||||||
คำอธิบายฟังก์ชัน:
การวัดองค์ประกอบ: การวัดจุด เส้น วงกลม ส่วนโค้ง มุม วงรี สี่เหลี่ยมผืนผ้า
จำนวนจุดที่กำหนดไว้ล่วงหน้า, จุดระบุอัตโนมัติ, เส้น, วงกลม, ส่วนโค้ง
โครงสร้างองค์ประกอบ: การสร้างศูนย์กลาง, จุดตัดของโครงสร้าง, โครงสร้างจุดกึ่งกลาง, โครงสร้างเส้น,
โครงสร้างกลม การกำหนดค่ามุม
องค์ประกอบที่กำหนดไว้ล่วงหน้า: จุด เส้น วงกลม ส่วนโค้งประสานงานแปล ปรับชิ้นงานให้ตรงยืดใด ๆ
รีเซ็ตระบบพิกัดแกน
กราฟิก: ซูมกราฟิก, ย่อกราฟิก, แพนกราฟิก, เลือกกราฟิก, เลือกวงกลม, ลบ
กราฟฟิค, พิมพ์ลายกราฟฟิค.การตั้งค่าการซูม, ตั้งค่าภาพเป็นสีเทา, ความอิ่มตัวของสี, คอนทราสต์, บันทึก, ภาพในรูปแบบ BMP
ความหลากหลายของโหมดค้นหาขอบ คอมพิวเตอร์โดยอัตโนมัติใช้คะแนน รอบการระบุอัตโนมัติ ส่วนโค้งอย่างมาก
ปรับปรุงความเร็วจุดขุด
รองรับภาพ S-Video, AV terminal, USB terminal input;ขนาดภาพ 640*480mm.ข้อมูลการวัดโดยตรง
ลงในโปรแกรม AutoCAD เพื่อการวิเคราะห์ทางสถิติ สามารถวาด Xbar-s control chart อย่างง่าย ได้พารามิเตอร์ต่างๆ Ca
การสลับอินเทอร์เฟซหลายภาษา
♥เครื่องจักรความแม่นยำสูงและความแข็งแรงสูง: 00 ฐานหินอ่อน / เสาตั้งตรง / โต๊ะทำงาน ความแม่นยำสูงและเสถียรภาพที่ดี
♥XYZ สามแกนนำเข้าความแม่นยำ v รางนำทาง / ระบบขับเคลื่อนแกนออปติกนำเข้า, อายุการใช้งานยาวนาน, เสถียรภาพที่ดี
♥wMเลนส์ออปติคัลซูมต่อเนื่อง,d กรอบที่แตกต่างกัน, กำลังขยายต่างกัน, โดยไม่มีการแก้ไขการซูม
♥กล้อง HD SoNY ccD ของญี่ปุ่น หน้าจอการวัดคุณภาพสูง
♥การวัดการโฟกัสเสริม ความสูงและความเรียบของการวัดด้วยแสง และสามารถติดตั้งโพรบสัมผัส RENISHAW ของอังกฤษได้
♥Small wWM-cNC-3020/wM-CNC-4030 ออกแบบมาเพื่อการวัดอย่างรวดเร็วของผลิตภัณฑ์ขนาดเล็ก ความเร็วในการวัดอาจสูงถึง 200 มม.-400 มม./วินาที ความเร็วในการวัดเป็นชุดอย่างรวดเร็ว ตรวจสอบอัตโนมัติว่าตกลงหรือ NG ลดข้อผิดพลาดของมนุษย์อย่างมาก ปรับปรุงประสิทธิภาพการทำงาน 10-20 เท่าของเครื่องจักรธรรมดา
