ระบบวัดขนาดภาพความแม่นยำสูง 3um อัตโนมัติเต็มรูปแบบสำหรับหินแกรนิต เครื่องวัดวิดีโอ CNC

ระบบวัดขนาดภาพความแม่นยำสูง 3um อัตโนมัติเต็มรูปแบบสำหรับหินแกรนิต เครื่องวัดวิดีโอ CNC

รายละเอียดผลิตภัณฑ์:

สถานที่กำเนิด:	กวางตุ้ง ประเทศจีน
ชื่อแบรนด์:	WM-3D
ได้รับการรับรอง:	ISO9001
หมายเลขรุ่น:	CNC-3020AH

ข้อมูลรายละเอียด

สถานที่กำเนิด:

กวางตุ้ง ประเทศจีน

ชื่อแบรนด์:

WM-3D

ได้รับการรับรอง:

ISO9001

หมายเลขรุ่น:

CNC-3020AH

การรับประกัน:

การสนับสนุนที่กำหนดเอง:

โออีเอ็ม, โอเอ็มดี

ชื่อสินค้า:

อุปกรณ์สำหรับการตรวจสอบ FPD

แบบอย่าง:

CNC-3020AH

สีขาว

การใช้งานทั่วไป:

อิเล็กทรอนิกส์, พลาสติก, แม่พิมพ์, เครื่องจักร, ฮาร์ดแวร์, นาฬิกา, มือถือ

วัสดุ:

หินแกรนิต

การใช้งาน:

การวัด

น้ำหนัก:

300กก

แหล่งจ่ายไฟ:

AC 220V/50-60Hz

พิมพ์:

อัตโนมัติเต็มรูปแบบ

การใช้งาน:

ระบบออพติคอล

เน้น:

High Light

เน้น:

ระบบการวัดขนาดภาพที่กำหนดเอง

ระบบการวัดขนาดภาพ FPD

ข้อมูลการค้า

จำนวนสั่งซื้อขั้นต่ำ:

ราคา:

$13,000.00/sets

รายละเอียดการบรรจุ:

อุปกรณ์สำหรับการตรวจสอบ FPD กล่องไม้

เวลาการส่งมอบ:

2 วัน

เงื่อนไขการชำระเงิน:

L/C,D/A,D/P,T/T,Western Union,MoneyGram

คำอธิบายผลิตภัณฑ์

ระบบการวัดขนาดภาพที่ปรับแต่งได้สำหรับตรวจสอบ FPD

อุปกรณ์ขั้นสูงสำหรับการตรวจสอบ Flat Panel Display (FPD) พร้อมความสามารถในการวัดที่แม่นยำ

ข้อมูลจำเพาะทางเทคนิค

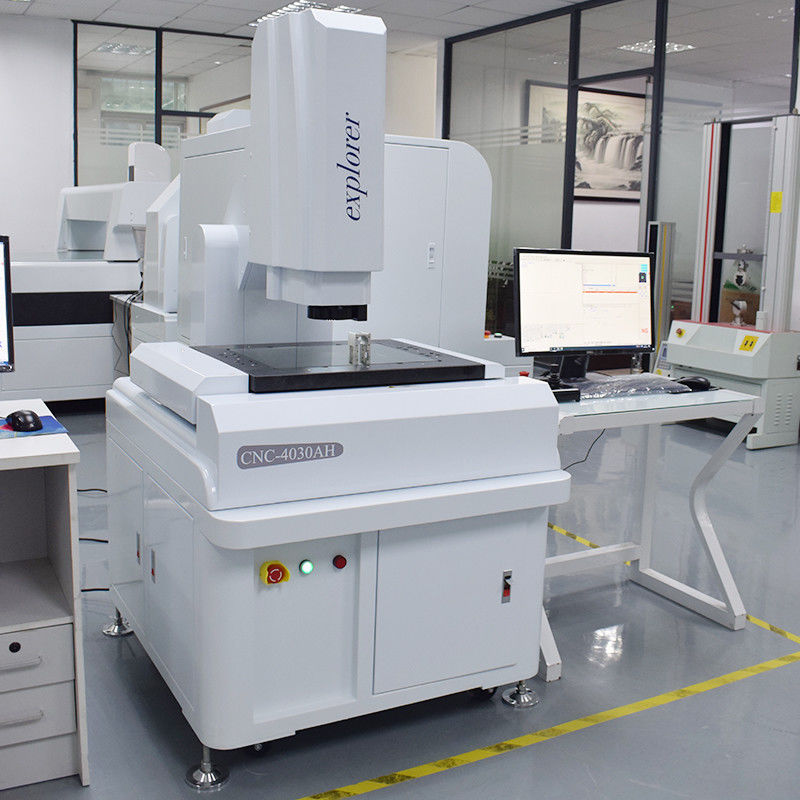

รายการ	CNC-3020AH	CNC-4030AH	CNC-5040AH
ขนาด (มม.) (ย×ก×ส)	700×850×1650	800×900×1650	900×1050×1650
ช่วงการวัด (มม.) (X×Y×Z)	300×200×200	400×300×200	500×400×200
ความแม่นยำในการวัด (μm)	3+L/200	3+L/200	3+L/200
ความสามารถในการทำซ้ำ (μm)	3	3	3
น้ำหนัก (กก.)	300	380	450

ระบบภาพและการวัด

CCD	Japanese Sony CCD
เลนส์	เลนส์ซูมความละเอียดสูงพร้อมกำลังขยายต่อเนื่อง 0.7-5.0x
กำลังขยาย	40-230X (สำหรับการอ้างอิงเท่านั้น - แตกต่างกันไปตามการกำหนดค่ากล้องและเลนส์)
ความละเอียดของสเกลแสง	แกน X/Y/Z 0.0002 มม. (0.2μm)
ระยะการทำงาน	108 มม.

ซอฟต์แวร์การวัด

รวมซอฟต์แวร์การวัด 3 มิติเข้ากับฟังก์ชันซอฟต์แวร์ที่นำเข้าเพื่อเพิ่มความละเอียดของขอบเขตและความแม่นยำในการวัด

ระบบขับเคลื่อน

มอเตอร์เซอร์โวไต้หวันประสิทธิภาพสูงสามแกน X/Y/Z พร้อมระบบควบคุมแบบวงปิดสองชั้นเพื่อการวางตำแหน่งที่แม่นยำ

ระบบส่องสว่าง

แหล่งกำเนิดแสงพื้นผิวห้าวงแปดโซนที่ควบคุมด้วยโปรแกรม, แหล่งกำเนิดแสงขอบ LED และแหล่งกำเนิดแสงโคแอกเซียล มีสีต่างๆ ให้เลือกสำหรับการใช้งานผลิตภัณฑ์ต่างๆ

คุณสมบัติหลัก

วิธีการวัดหลายวิธีรวมถึงการเลือกปฏิบัติอัตโนมัติ, การวัดจุดขุด, การวัดคอนทราสต์, การวัดความคลาดเคลื่อน และฟังก์ชันองค์ประกอบที่ตั้งไว้ล่วงหน้า
การสุ่มตัวอย่างจุดเดียวพร้อมจุดขอบเคอร์เซอร์เมาส์ต่างๆ และการวัดจุดขยาย
การวัดเส้นรอบวงปิดของเส้นเมฆ, พื้นที่ และจุดศูนย์ถ่วงโดยใช้อัลกอริธึมการประมาณค่าสามเท่า
การวัดการเลือกกล่องสำหรับหลายรอบด้วยการวัดพร้อมกันที่รวดเร็วและแม่นยำ
ความสามารถในการส่งออกข้อมูลไปยังไฟล์ DXF หรือภาพ BMP พร้อมการสนับสนุนรูปแบบโปรแกรมของผู้ใช้
การวัดองค์ประกอบ 12 ประเภท ได้แก่ จุด, เส้น, วงกลม, ส่วนโค้ง, วงรี, สี่เหลี่ยม, ราง, รูปทรง O, ระยะทาง, มุม, เส้นเมฆเปิด และเส้นปิด

บริการของเรา

รับประกัน 12 เดือนนับจากวันที่ได้รับ
การสอนทางโทรศัพท์และอินเทอร์เน็ตที่ครอบคลุมพร้อมบริการให้คำปรึกษาหลังการขาย
บริการรับประกันตลอดอายุการใช้งานสำหรับเครื่องจักร (ตามต้นทุน)
บริการด้านเทคนิคฟรีสำหรับความล้มเหลวของเครื่องจักรที่เกิดจากผู้ผลิต (ไม่รวมค่าเดินทางและที่พัก)
บริการให้คำปรึกษาหลังการขายตลอดอายุการใช้งานนอกเหนือจากระยะเวลาการรับประกัน
การจัดหาอะไหล่สำหรับผู้ใช้ตามต้นทุน
บริการด้านเทคนิคเสริมที่ให้ในราคาพิเศษตลอดอายุการใช้งาน
